目前所說的建筑物與建筑群綜合布線系統，簡稱綜合布線系統。它是指一幢建筑物內(或綜合性建筑物)或建筑群體中的信息傳輸媒質系統。它將相同或相似的纜線(如對絞線、同軸電纜或光纜)、連接硬件組合在一套標準的且通用的、按一定秩序和內部關系而集成為整體，因此，目前它是以CA為主的綜合布線系統。今后隨著科學技術的發展，會逐步提高和完善，形成能真正充分滿足智能化建筑所需的要求。

　　綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

　　所謂綜合布線系統是指按標準的、統一的和簡單的結構化方式編制和布置各種建筑物(或建筑群)內各種系統的通信線路，包括網絡系統、電話系統、監控系統、電源系統和照明系統等。因此，綜合布線系統是一種標準通用的信息傳輸系統。

　　綜合布線系統(Premises Distributed System，簡稱PDS)是一種集成化通用傳輸系統，在樓宇和園區范圍內，利用雙絞線或光纜來傳輸信息，可以連接電話、計算機、會議電視和監視電視等設備的結構化信息傳輸系統。PDS使用標準的雙絞線和光纖，支持高速率的數據傳輸。PDS使用物理分層星型拓撲結構，積木式、模塊化設計，遵循統一標準，使系統的集中管理成為可能，也使每個信息點的故障、改動或增刪不影響其它的信息點，使安裝、維護、升級和擴展都非常方便，并節省了費用。

　　目前綜合布線領域廣泛遵循的標準是EIA/TIA-568、ISO/IEC 11801、EIA/TIA TSB-67。綜合布線系統分為六個子系統：

　　一、建筑群連接子系統;

　　二、設備間子系統;

　　三、干線(垂直)子系統;

　　四、管理子系統;

　　五、水平子系統;

　　六、工作區子系統。

　　工作區子系統提供從水平子系統的信息插座到用戶終端設備之間的連接。它包括裝配軟線、連接器和連接所需的擴展軟線，并在終端設備和輸入/輸出(I/O)之間搭接。

　　水平子系統是由配線間至信息插座的配線電纜和工作區用的信息插座等組成。包括雙絞線電纜、信息插座等。

　　干線(垂直)子系統是由設備間子系統、管理子系統和水平子系統的引入口設備之間的相互連接電纜組成。它是建筑物內的主干電纜、用于樓層之間垂直干線電纜的統稱。 設備間子系統是在大樓的適當地方安裝進出線設備和主配線架，并進行布線系統管理和維護的場所。設備間子系統應由語音、圖像、數據等各種設備及其配線設備和主配線架等組成。

　　管理子系統由配線間的配線硬件、輸入/輸出設備等組成，每個配線間及配線間都有管理子系統。

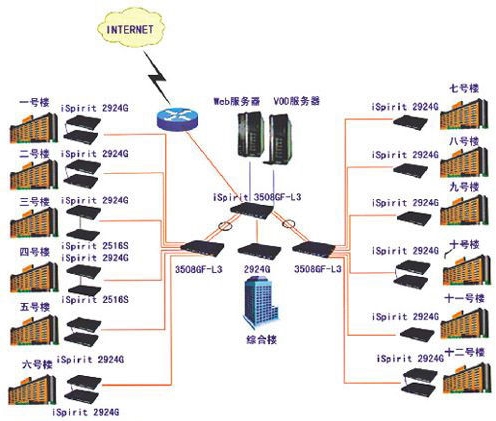

　　建筑群主干子系統是通過各建筑物之間的纜線連接各建筑物之間的傳輸介質和各種支持設備組成的一個建筑群綜合布線系統。

　　PDS是一套標準的配線系統，綜合了所有的語音、數據、圖像與監控等設備，并將多種設備終端插頭插入標準的信息插座。即任一插座能夠連接不同類型的設備，非常靈活、實用。PDS采用模塊化設計，布線系統中固定于建筑物內的水平線纜外，其余所有的接插件都是積木式標準件，易于擴充及重新配置。當因發展而需要增加配線時，不會因此影響整個布線系統，可以保證用戶先前在布線方面的投資。PDS為所有的語音、數據和圖像設備提供了一套實用、靈活的、可擴展的模塊化的介質通道。PDS系統采用的接口和綜合業務數字網(ISDN)的接口是相同的八針模塊插座和四對內部引線，且PDS支持的數據傳輸高于ISDN的基群速率。因此，可直接利用PDS和當前的電話網發展成ISDN，而不必另外布線。

　　PDS較好地解決了傳統的布線方法存在的問題，因此，綜合布線系統取代單一、昂貴、繁雜的傳統布線系統，是“信息時代”的要求和歷史發展的必然。

　　另外，最新推出的綜合布線標準，可以在5類雙絞線上走千兆，相應的交換設備也逐漸成熟起來，可見從長遠的角度來看，綜合布線系統可以充分地保護初期投資，滿足系統擴展的需求。

　　綜合布線設計標準：

　　一級標準能滿足高質量的高 頻寬帶，綜合業務數字通信的要求。

　　(1)每個工作區(5-10m2)至少有一個雙孔或多孔8芯的信息插座。

　　特殊工作區可采用多插孔的雙介質混合型信息插孔。

　　(2)采用壓接式跳線或插接式快速跳線的交叉連接硬件。

　　(3)配線子系統采用5類非屏蔽雙絞線、5類屏蔽雙絞線、超5類雙絞線、光纖或混合組網。

　　(4)干線采用銅纜和光纜混合組網或全部采用光纜組網。

　　(5)每個工作區對應信息插孔均有獨立的水平布線電纜引至樓層配線架。

　　綜合布線設計要素：

　　適配地安裝在電信出口的外面

　　配線子系統線纜及相應插孔

　　1)4對100Ω非屏蔽雙絞線(UTP)接入8芯信息插孔;

　　2)2對150Ω屏蔽雙絞線(STP)接入屏蔽信息插孔;

　　3)62.5/125μm光纖線纜接入光纖標準接口;

　　4)雙介質混合型線纜接入雙介質混合型信息插座。

　　干線子系統線纜及長度

　　62.5/125μm 0.5線徑100Ω UTP 150Ω STP

　　(1)主交叉連接至中間交接 1500m 300m 700m

　　(2)中間交接至管理區 500m500m 500m 500m

　　(3)主交叉連接至管理區 2000m2000m 800m 700m

　　綜合布線系統的計算機管理系統應能隨時記錄各種硬件設施的工作狀態信息。

　　能顯示：樓層平面圖、所有硬件、設備間的位置、配線子系統和干線子系統的元件位置。

　　在出現同頻干擾的情況下宜采用屏蔽布線系統。非屏蔽布線與電視電纜靠近會產生同頻干擾。

　　綜合布線應用范圍要點：

　　數據處理

　　IBM(3270 TYPE A，SYSTEM 36/38，AS/400);NCR;HEWLETT PACKARD;HONEYWELL;PRIME;ERICSSON;OLIVETTI;WANG;UNISYS;DEC;GANDAL

　　數據通信

　　EIA-232-D，RS-422，RS-423;ETHERNET;STARLAN;TOKEN RING;FDDI;TPDDI

　　話音應用

　　AT&T;MATRA COMMUNICATIONS;ROLM;NORTHERNTELECOM;MITEL;DEC;ICL;ISDN

　　圖 像

　　BASEBAND VIDEO;TRANSMISSION基帶圖象傳輸
