一.商場無線需求

某知名大型商場,需無線覆蓋,共計4層,含公共區域,每層大概10000平米.想實現商場無線全覆蓋,已做到營銷,宣傳,廣告植入等后期應用的擴展.



二.商場無線網絡解決方案

構建基于無線網絡的移動入住體驗是打造商場品牌，提升入住滿意度的有效手段。而商場在建設無線網絡的過程中，經常遇到如下問題：
很多商場處于成本的考慮，采用了基于胖AP的無線網絡架構，但運維效率低，無線信號差；
AP部署在走廊區域，無線信號經穿墻后進入店面，店面內無線信號覆蓋不均勻，經常會出現有無線信號但無法上網的情況；
商場無線系統無法滿足無線視頻點播和無線語音業務的要求。
華為商場無線網絡解決方案通過AC+瘦AP網絡架構、靈活多樣的AP部署方式、精細化用戶組控制策略構筑無線網絡，幫助商場打造移動入住體驗。 炫億，炫億時代


三.方案概述

隨著信息化技術的發展，更多的商場客戶希望可以通過PAD、智能手機等設備，隨時隨地的享受互聯網服務。而無線網絡具有其移動性強、靈活度高、可以快速部署的優點，可以讓客人無論是在商場店面、會議室、餐廳、花園、還是游泳池邊都可以非常方便的進行移動辦公和上網娛樂。
華為商場無線網絡采用無線控制器AC和瘦AP的部署架構，搭配華為有線無線一體化認證服務器、華為統一網管eSight系統，和接入交換機和高速數據交換（萬兆上下行）的核心交換機一起組成集中統一的商場無線網絡。
無線控制器AC旁掛連接至核心交換機，負責無線網絡的射頻管理、AP配置下發等功能；
eSight網管系統，完成對全網AP的自動配置下發、射頻管理、信道分配、接入控制等管理；
認證服務器完成對無線接入用戶進行認證、鑒權、計費功能； 炫億，炫億時代
AP在店面區域建議采用室分部署，降低商場投資成本；在公共區域，包括大堂、餐廳等區域建議采用放裝部署，美觀、覆蓋效果好。


四.方案亮點


4.1.先進的AC+瘦AP網絡架構，便于商場無線高效運維管理方案采用AC+瘦AP網絡的無線網絡架構，結合華為eSight無線網管模塊，一方面可以做到AP統一配置和集中管理，從無線網絡向導化配置、故障準確定位和快速恢復等，提升商場運營效率；另一方面，通過AC對AP進行集中的射頻管理，采用華為自研的高級優化算法和直觀的網優調整方法，可以更好的實現無線信號覆蓋、更簡單的無線漫游和更智能的負載均衡。
4.2.多樣靈活的AP部署方式，保證商場無線整體覆蓋效果
一般的商場無線網絡方案，設備選型和部署方式單一，造成商場無線覆蓋范圍內的用戶體驗存在很大的差異，華為商場無線網絡覆蓋方案，根據商場不同情況，提供CATV合路、2G/3G合路、獨立放裝等多種部署方式，不僅縮短了施工周期，更加提升了覆蓋效果。 xetimes.com

4.3.精細化的用戶組控制策略，提供更安全的訪問隔離
華為商場無線覆蓋方案采用了自研的用戶組控制策略技術，比普通的ACL控制功能更加強大，不僅可以細化到控制同一SSID的用戶互訪隔離，而且采用黑白名單方式輕松實現每個接入用戶的訪問許可和限速控制，在實際運用中，這種微調化的管理方式將使得商場無線網絡的安全隔離措施更簡單更高效，客人上網安全保障性更好，從接入側杜絕入住客人資料被竊的可能，同時也是店面網和辦公網安全隔離的有效措施之一。

4.4.智能化的多用戶調度，保證用戶接入穩定
針對多用戶同時接入同一AP造成網速下降的問題，采用了更智能化的多用戶調度技術，實時感知接入用戶數量，通過調整信道參數和負載均衡，在高密度場景下實現多用戶接入時的速率和穩定性保證，使得商場在舉辦宴會和大型會議時可以輕松應對多用戶接入無線網絡的場景，保障用戶穩定接入，提升賓客滿意度。

炫億時代


4.5.支持WMM技術提供豐富的商場無線影音體驗
華為無線網絡支持內置WMM無線QoS技術，當商場有新增無線影音服務需求時，無需改變現有無線網絡結構和增加AP數量，即可提供高質量的無線語音服務和無線視頻點播服務。二、三層快速漫游切換機制可以保證無線語音的通話延遲更低，同時結合有線網絡的端到端的組播管理，降低無線視頻點播對網絡帶寬的占用率，給客人帶來耳目一新的無線影音體驗，提高客戶粘性。

五.網絡拓撲

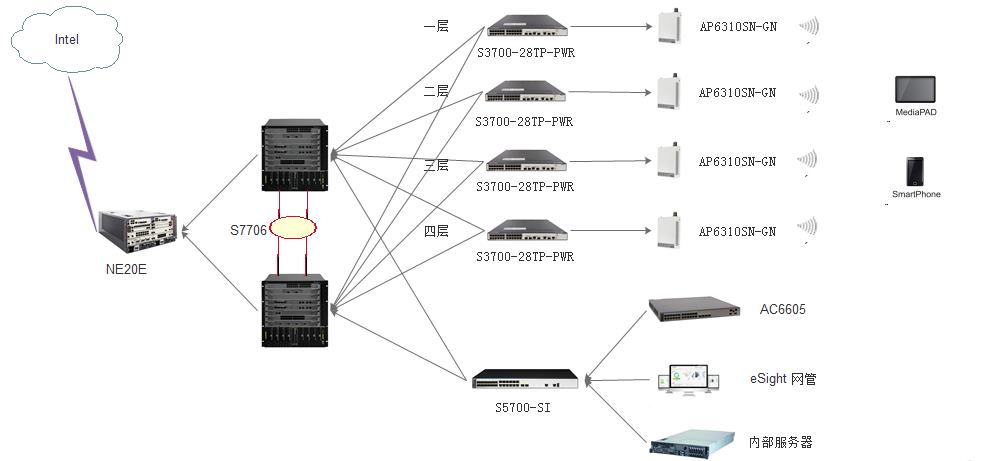

整體拓撲


六.設備介紹

6.1.AC6605接入控制器

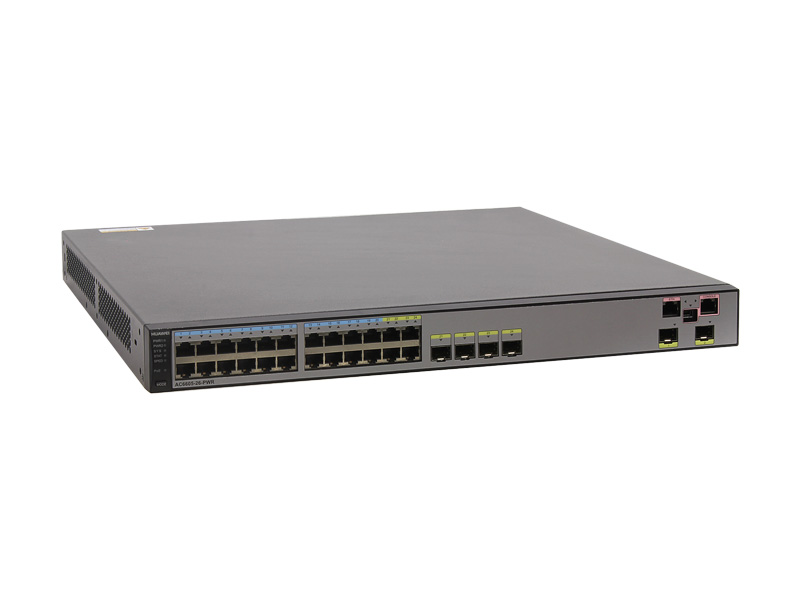

華為AC6605是針對大中型企業的盒式無線接入控制器，支持有線無線一體化接入，應用于大中型企業及分支園區覆蓋或企業辦公網絡等場境.


6.1.1.關鍵特性

1.高容量、高性能設計，24個GE口和2個10GE口，提供10Gbit/s的轉發能力，可管理1K個AP，接入10K無線終端;

2.靈活的數據轉發方式，支持直接轉發、隧道轉發；

3.靈活的用戶權限控制，提供基于用戶和角色的訪問控制策略控制能力；

4.豐富的網絡運維方式，可通過網管eSight、WEB網管、命令行（CLI）進行維護。

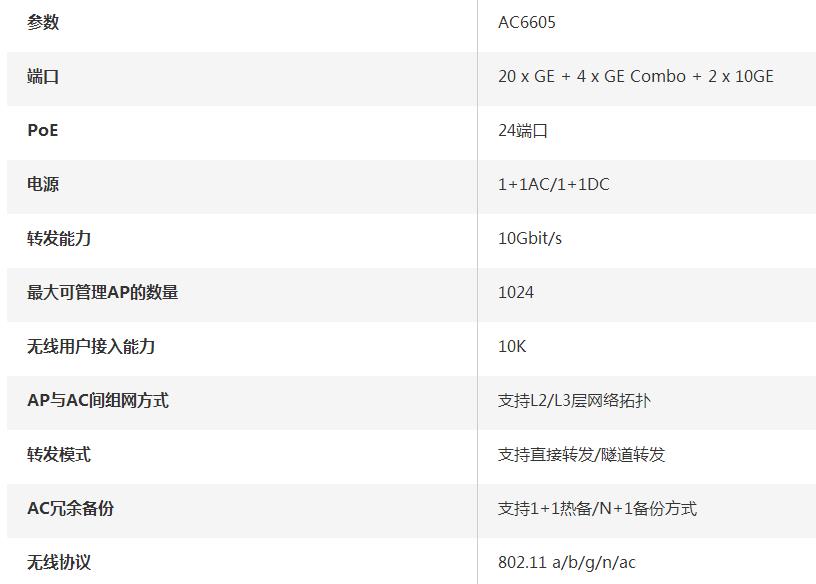

6.1.2.技術規格

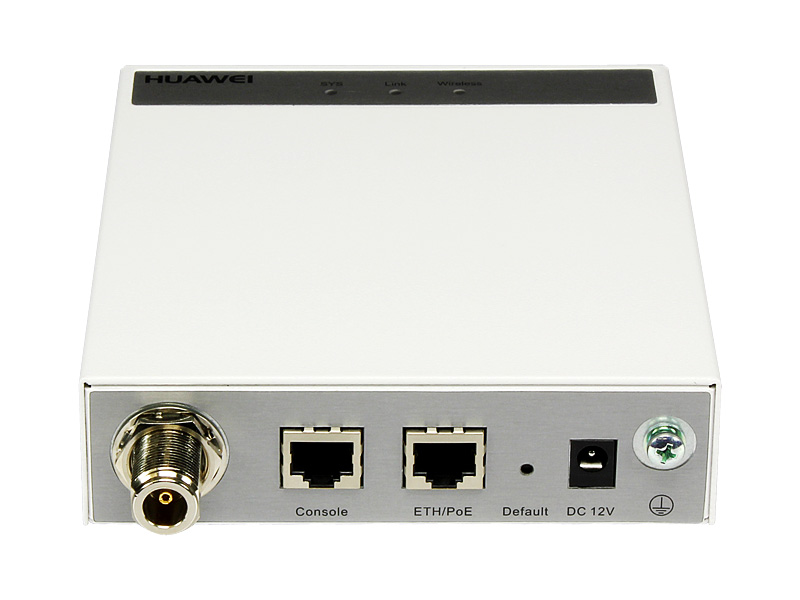

6.2.AP6310SN-GN接入點

AP6310SN-GN是覆蓋性能增強級802.11n產品，大功率設備，支持室內分布系統覆蓋，也可以與已有的2G/3G/CATV信號合路，共用2G/3G/CATV室分系統，適用于空間信號衰減較大和用戶密度較低的室內廣覆蓋場景。 炫億時代




6.2.1關鍵特性

6.2.1.1.高速可靠的無線接入服務，支持室內分布系統覆蓋，最高速率達150Mbps；
6.2.1.2..完善的用戶接入控制能力，可根據用戶組策略，基于用戶實施訪問控制；
6.2.1.3.高等級的網絡安全性，支持WIDS和WIPS；
6.2.1.4.強大的網絡特性，支持IPv4/IPv6雙協議棧。

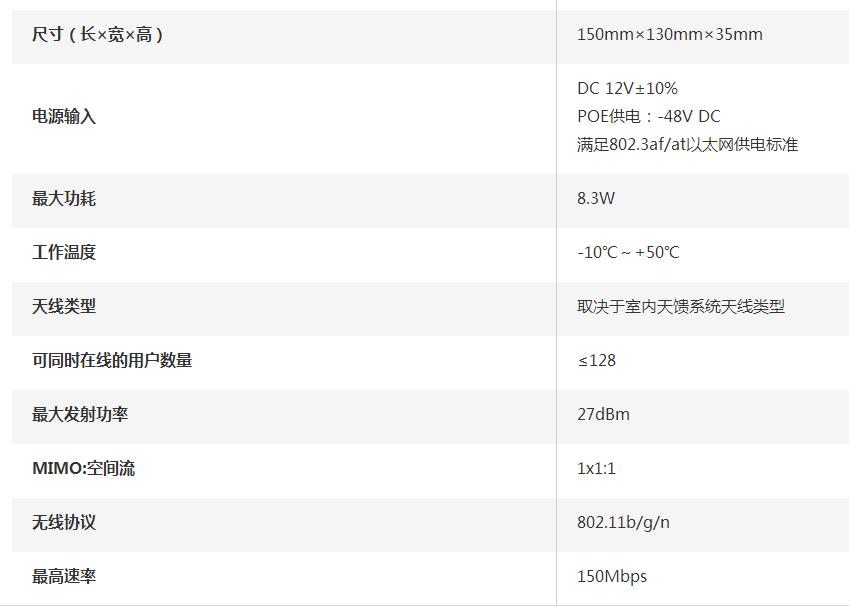

6.2.2.技術規格





6.3.S3700 系列交換機

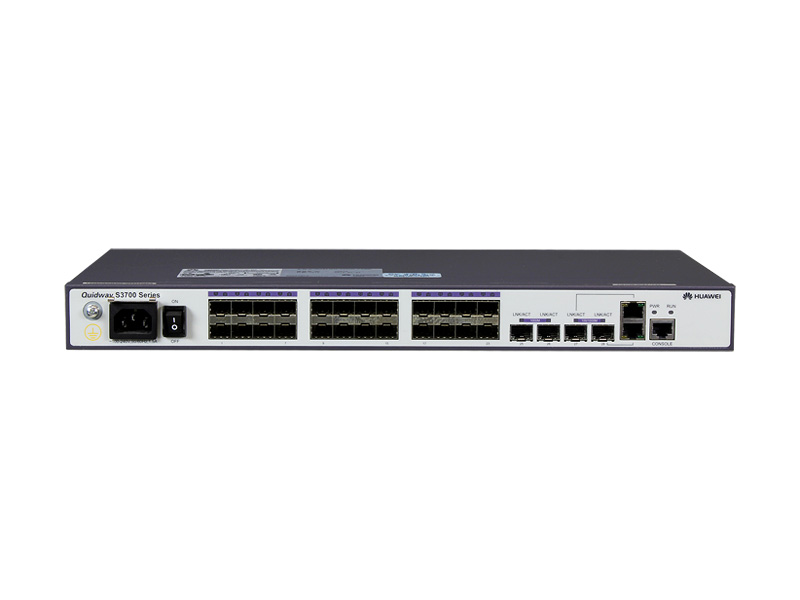

S3700系列企業交換機是華為公司推出的新一代綠色節能的三層以太交換機。
基于新一代高性能硬件和華為 VRP（Versatile Routing Platform）軟件平臺，針對企業用戶園區匯聚、接入等多種應用場景，提供簡單便利的安裝維護手段、靈活的VLAN部署和PoE供電能力、豐富的路由功能和IPv6平滑升級能力，并通過融合堆疊、虛擬路由器冗余、快速環網保護等先進技術有效增強網絡健壯性，助力企業搭建面向未來的IT網絡。

6.3.1.關鍵特性

1.IPv6路由協議RIPng、OSPFv3；
.2.iStack智能堆疊；
3.RRPP快速環網保護協議/SEP智能以太保護協議；
4.宕機留言(Dying Gasp)。

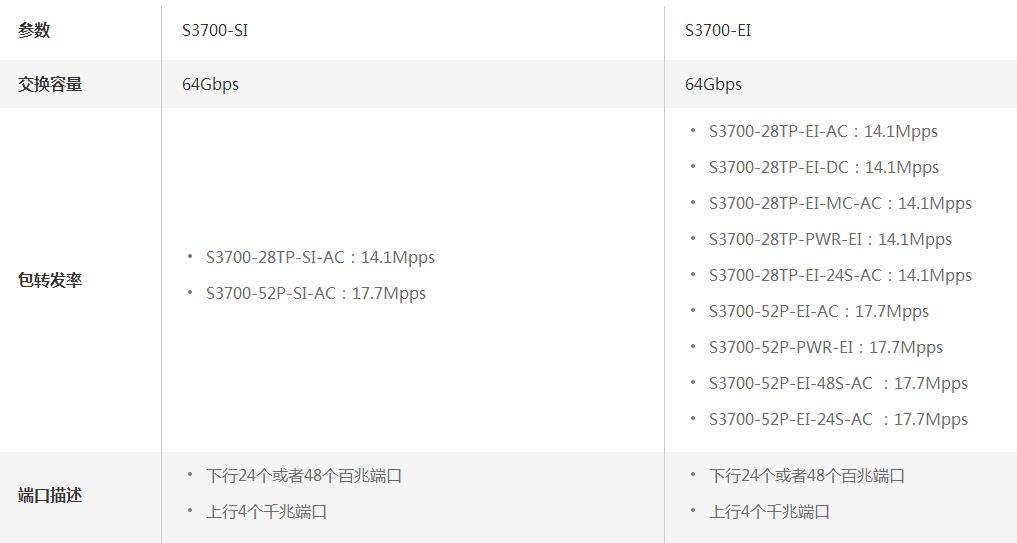

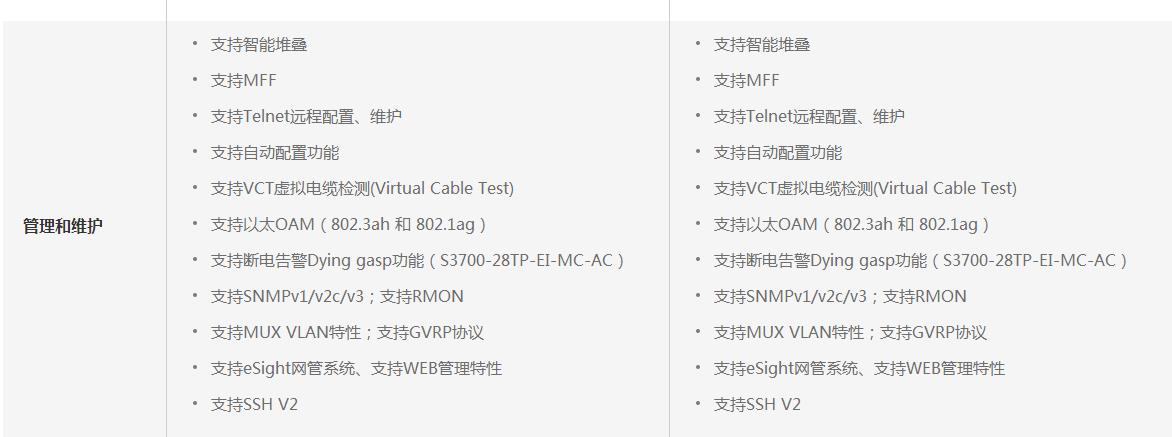

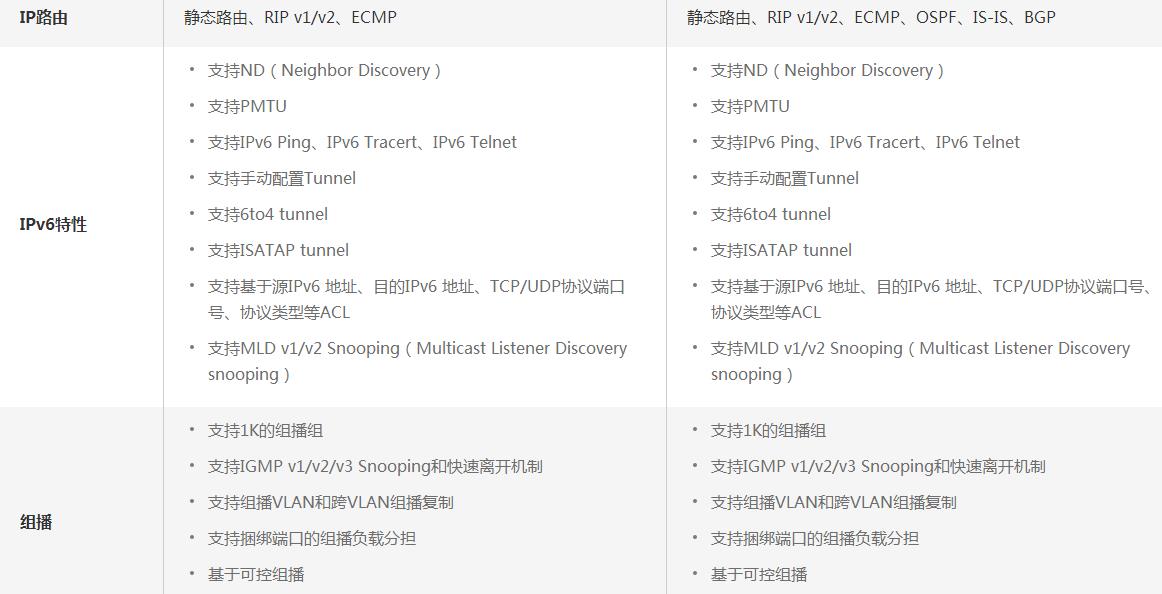

6.3.2.技術規格

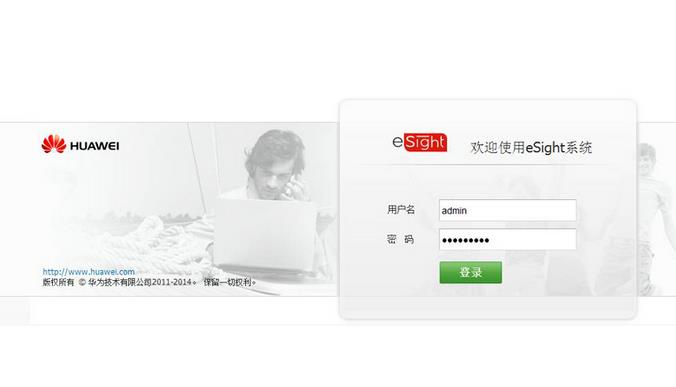

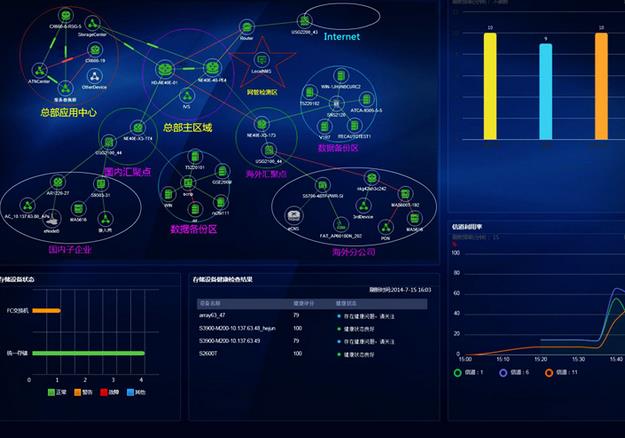

6.4.eSight網管&軟件
面向企業數據中心、園區/分支網絡、統一通信、視訊會議、視頻監控的一體化融合運維管理解決方案。為企業ICT設備提供自動化部署、可視化故障診斷、智能容量分析全生命周期管理。華為eSight能有效幫助企業提高運維效率、提升資源使用率，降低運維成本，保障企業ICT系統穩定運行。 炫億時代



6.4.1.關鍵特性
6.4.1.1.批量部署：對服務器、IP話機、交換機、WLAN、防火墻等智能化批量配置部署
6.4.1.2.集中監控：對應用軟件、交換機、WLAN。服務器、存儲、GPON，視頻監控，機房設施等的告警性能數據進行統一監控和管理等
6.4.1.3.快速排障：提供對網絡、語音、視頻等多種業務的快速診斷功能
6.4.1.4.持續優化：通過對網絡流量、服務器、存儲和機房空間能耗等的使用分析，提供企業IT系統的優化依據.

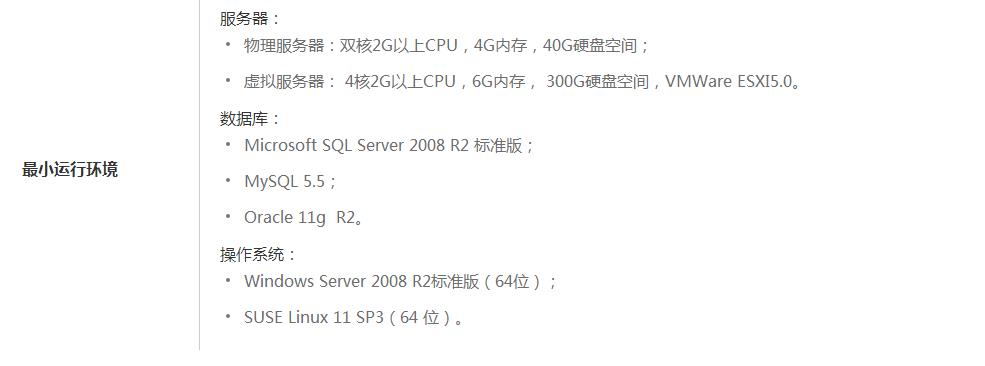

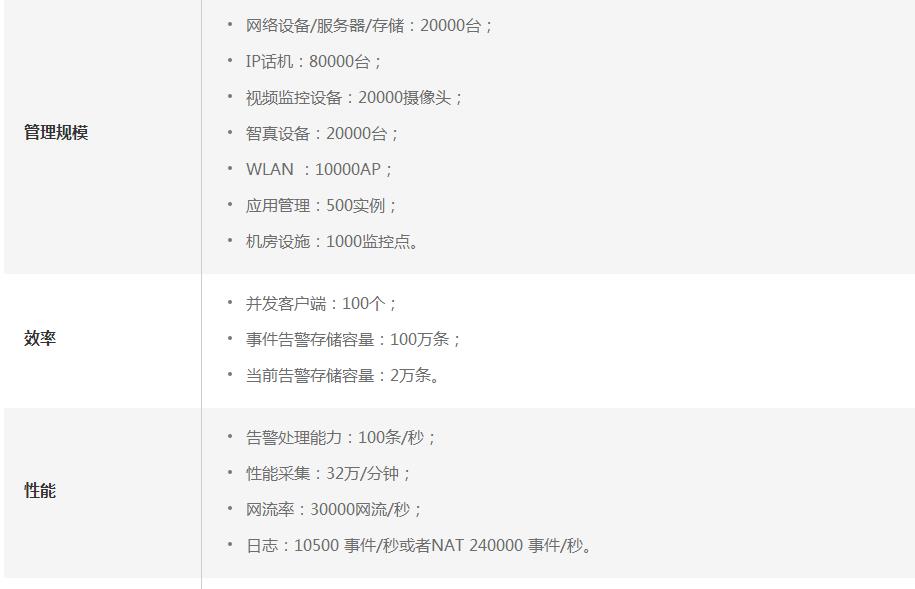

6.4.2.技術規格
炫億時代

七.設備清單

類別	型號	描述	數量
無線控制器	AC6605-26-PWR-64AP	含AC6605-26-PWR主機,資源授權64AP	1
無線許可	L-AC6605-64AP	AC6605無線接入控制器AP授權(64 AP)	1
無線AP	AP6310SN-GN	AP6310SN-GN主機11n,室內分布型,單頻	100
POE交換機	S3700-28TP-PWR-EI	24個10/100Base-TX以太網端口,4個千兆SFP,2個復用的10/100/1000Base-T以太網端口Combo,PoE+,不含電源	4
交換機電源	W0PSA5000	500W 交流電源模塊(灰色)	4
網管軟件	NSHS0NMSSW29	eSight 應用平臺-標準版(含60節點)	1
網管擴充許可	NSHSSNELIC03	eSight 標準版設備License-每管理50節點	1
