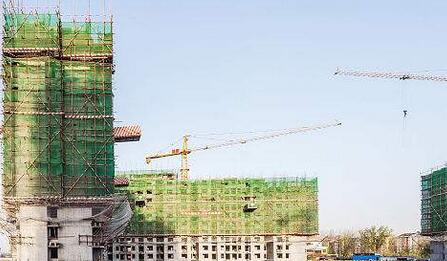

工地視頻監控安裝一體化解決方案：工地施工高峰交叉作業多、施工面積大，施工單位可以通過視頻監控系統遠程了解工地建設的情況，并進行安全建設施工管理。 炫億時代

本方案采用高清網絡視頻監控方案，對工地施工進行科學管理，實現了對施工現場質量安全情況進行遠程視頻監控、對重點部位進行現場監控、降低了各類事故發生頻率、杜絕各種違規操作和不文明施工情況發生。

炫億時代

本套視頻監控系統主要是由攝像部分、傳輸部分、顯示和記錄部分、遠程控制管理以及電視墻顯示部分組成。

炫億時代

1、攝像部分 炫億時代

攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在工廠廠區的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，工廠廠區面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當的鏡頭，使攝像機所能觀察的場景更清楚。

工地視頻監控安裝,工地視頻監控,視頻監控安裝

本套網絡視頻監控系統是由三套本地視頻監控系統和網絡組成，包括兩個工廠、工廠內部酒店和工廠辦公樓本身的視頻監控系統， 共設計安裝100多個視頻監控點，其中： 炫億，炫億時代

兩個工廠分別為60個，分別監看工廠門口，毛坯鋼材，廢料堆，成品庫及車間的生產狀況。擬定在工廠的大門口安裝創通寶/Kingvee高清看車牌攝像機(KV-C3055CP-A2)，主要用于監看白天或晚上大門口進出的車輛情況;在毛坯鋼材和廢料堆處分別安裝創通寶50米高清紅外一體攝像機(KV-C3055-A)，配置8mm定焦鏡頭，視角更大，日夜監看鋼材存放情況，防止被盜丟失;在成品庫中安裝創通寶30米高清紅外半球攝像機(KV-C6053R-A1)，監看成品庫的存放情況以及相關人員出庫入庫情況，在車間的合適位置安裝200米創通寶中安富士高清紅外高速球監控攝像機(KV-C8807R-A1),用于監看車間生產的具體情況。

炫億，炫億時代

在辦公樓周邊安裝20個監控點，分別選用欣智恒公司生產的創通寶50米紅外可調焦高清夜視攝像機KV-C3055T-A分別安裝在大院，車棚及大樓內的各個部位。大院門口選用創通寶/Kingvee高清看車牌攝像機(KV-C3055CP-A2)，監看門口及大院的情況;自行車棚選用30米紅外高清攝像機(KV-C3053-A1)，監看自行車的停放情況;辦公樓門口、一層樓梯口，財務室內分別安裝高清紅外半球攝像機(KV-C6052R-A)，監看辦公樓的人員出入情況，及財務室的情況，在財務室內設置一個開關，在財務人員在的時候，停止監控，在財務人員外出的時候，啟動監控;在辦公樓的一到三層走廊分別安裝30米紅外高清夜視攝像機KV-C3053-A1,用于監控各層走廊的情況。 炫億，炫億時代

總之，攝像機就像整個系統的眼睛一樣，把它監視的內容變為圖像信號，傳送給控制中心的監視器上。 炫億時代

2、傳輸部分

傳輸部分就是系統圖像信號的傳輸通道。目前電視監控系統多半采用視頻基帶(同軸電纜)傳輸方式。如果在攝像機距離控制中心較遠的情況下，也有采用雙絞線傳輸或光纖傳輸方式。 炫億時代

本套系統為工廠的監控項目，由于設置3個獨立的監控室，因此前端攝像機一般距離監控室比較近，采用同軸電纜傳輸，可以滿足客戶的圖像質量需求，但安裝在毛坯鋼材處的攝像機距離監控室比較遠，而且不易布線，因此選用無線傳輸方式進行視頻傳輸，供電采取前端取電，從而減輕施工難度，并且節約成本，對圖像信號的傳輸重點要求在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真，保證原始圖像信號的清晰度和灰度等級沒有明顯下降等。 炫億時代

為保證各個前端攝像機供電正常，除辦公樓內的各個攝像機采取監控室內通過一個12V，10A的電源集中供電外，其余均從監控室供220V電源，在前端放置一只12V 2A的電源供電。

炫億，炫億時代

前端各個球型云臺攝像機通過485總線控制，采用RVVP2*0.752的控制線纜。 炫億，炫億時代

3、顯示記錄部分

炫億時代

此方案設計采用創通寶KV-IET2100系列數字網絡硬盤錄像機和顯示器來完成所有攝像機信號的顯示，并通過硬盤進行錄像，根據對錄像資料保存時間的需求配備相應容量的硬盤。同時它還支持視頻的網絡遠傳，方便相關領導通過網絡隨時隨地訪問本地的網絡硬盤錄像主機，觀看實時畫面。 炫億時代

4、遠程控制管理以及電視墻顯示部分

在辦公樓的監控室內另設置一臺管理服務器，用于管理控制各點的嵌入式硬盤錄像主機，進而可以控制前端各個攝像機，可以進行異地備份存儲，并通過數字矩陣和有4個電視組成的電視墻，將前端的各個視頻畫面解碼上墻顯示。其他相關領導還可以通過辦公室的臺式機或筆記本登陸管理服務器，進而訪問相關的畫面。
